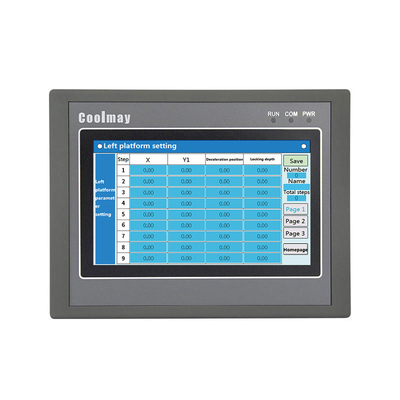

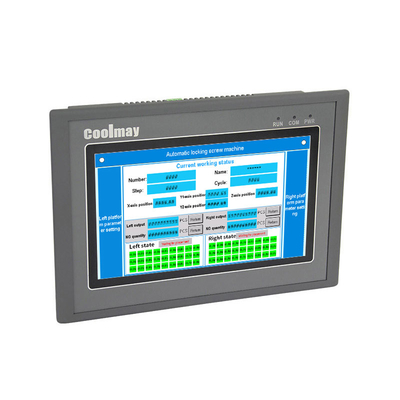

Πίνακας οθόνης αφής οθόνης MODBUS HMI 65536 True Colors MT6070H Πολλαπλή ασφάλεια

Πίνακας οθόνης αφής οθόνης MODBUS HMI 65536 True Colors MT6070H Πολλαπλή ασφάλεια

Η διεπαφή ανθρώπου-μηχανής (HMI) συνδέει εξοπλισμό βιομηχανικού ελέγχου όπως προγραμματιζόμενους λογικούς ελεγκτές (PLC), μετατροπείς συχνότητας, ρυθμιστές ταχύτητας DC και μετρητές.Είναι μια ψηφιακή συσκευή που χρησιμοποιεί την οθόνη για να γράψει παραμέτρους λειτουργίας ή να εισάγει εντολές λειτουργίας μέσω μιας μονάδας εισόδου (όπως ένα touchpad, ένα ποντίκι, κ.λπ.) για να πραγματοποιήσει την αλληλεπίδραση πληροφοριών μεταξύ ανθρώπων και μηχανών.Αποτελείται από δύο μέρη: υλικό και λογισμικό.

Χαρακτηριστικά:

■ Υποστηριζόμενα PLC.Υποστηρίζουμε τις ακόλουθες κατασκευές, Mitsubishi.Όμρον.Panasonic.Siemens.ModBus RTU.ModBus ASCII.ModBus TCP.LG.Δέλτα.Fatek.Σθένος και ούτω καθεξής.Όσον αφορά τις νέες μάρκες, θα παράσχουμε σχετικό πρωτόκολλο επικοινωνίας για ενημέρωση. (Οι μάρκες που αναφέρονται παραπάνω δεσμεύονται από τους σχετικούς κατασκευαστές)

■ Βολικές οδηγίες λειτουργίας και μακροεντολών.Με τη λειτουργία των μακροεντολών μπορεί να βοηθήσει το PLC να αντιμετωπίσει περίπλοκους υπολογισμούς, μαζί με τη μακροεντολή επικοινωνίας, οι χρήστες μπορούν να συντάξουν μόνοι τους το πρωτόκολλο επικοινωνίας και στη συνέχεια το στοιχείο μπορεί να επικοινωνήσει με συγκεκριμένο σύστημα μέσω της θύρας COM.

■ Γρήγορη λήψη του προγράμματος μέσω USB.Η λήψη μέσω USB έκδοσης 1.1/2.0 θα συντομεύσει τον χρόνο λήψης

■ Θύρα επικοινωνίας Ethernet (Διατίθεται μόνο για HMI της σειράς MT60 ως προαιρετική) Η θύρα επικοινωνίας Ethernet 10/100BASE-T παρέχει γρήγορη λειτουργία ανταλλαγής δεδομένων.Οποιοδήποτε TP μπορεί να οργανώσει δίκτυο για να εκτελέσει συγκεντρωτικό τηλεχειριστήριο.Τα δεδομένα μπορούν επίσης να μεταφορτωθούν σε σύντομο χρονικό διάστημα μέσω Ethernet.

■ Δημιουργία αντιγράφων ασφαλείας δεδομένων με δίσκο U (το σύστημα αρχείων δίσκου U πρέπει να είναι FAT 32) ή κάρτα SD (μόνο υποστήριξη HMI της σειράς MT60)

■ Πολλαπλή ασφάλεια.Παρέχετε προστασία με κωδικό πρόσβασης για την προστασία της πνευματικής ιδιοκτησίας του προγραμματιστή.Παρέχετε προστασία με κωδικό πρόσβασης χρησιμοποιώντας το στοιχείο της οθόνης.Το στοιχείο μπορεί να χρησιμοποιηθεί μόνο όταν το επίπεδο προνομίων του χρήστη είναι υψηλότερο από την κατάσταση του στοιχείου.

Παράμετρος:

Διόπτρα	Διάσταση	212*148*40 χλστ
	Μέγεθος κοπής	194*138 χλστ
	Μέγεθος οθόνης	154*87 χλστ
	Βάρος (kg)	Περίπου.0,54 κιλά
Απεικόνιση	Απεικόνιση	7" TFT
	Ανάλυση (pixel)	800*480
	Λάμψη	300cd/m²
	Αναλογία αντίθεσης	400:1
	Οπίσθιο φωτισμό	LED
	Χρόνος οπίσθιου φωτισμού	60.000 h
	Χρώμα οθόνης	65536 αληθινά χρώματα
	Τύπος αφής	Πάνελ αντίστασης 4 συρμάτων
Αποθήκευση	ROM	128 MB
	ΕΜΒΟΛΟ	64 MB
	ΕΠΕΞΕΡΓΑΣΤΗΣ	ARM9 πυρήνας 400MHz
Λειτουργικό σύστημα		WINCE 5.0
Διεπαφή	θύρα USB	USB 2.0×1 (θύρα USB και μπορεί να συνδεθεί σε εξωτερική μονάδα flash USB, ποντίκι κ.λπ.)
	Λήψη θύρας	Ναι (καλώδιο αρσενικής θύρας τύπου Β για λήψη προγράμματος)
	Θύρα Ethernet	Προαιρετικός
	Θύρα COM	1 RS232 και 1 RS485
	Πρωτόκολλο	Υποστήριξη MODBUS, δωρεάν θύρα και κοινό πρωτόκολλο επικοινωνίας PLC
Ήχος		Προαιρετικός
Ημερολόγιο		Ναί
Τάση εισόδου		Προεπιλογή ως DC12~24±10%V
Κατανάλωση		200mA*24V
Κατηγορία Προστασίας		IP65 (μπροστινός πίνακας)
Θερμοκρασία		Περιβάλλον περιβάλλοντος: 0~50℃ |Περιβάλλον αποθήκευσης: -20~70℃
Υγρασία		20% ~ 90% RH
Πιστοποίηση		CE
Λογισμικό		Λογισμικό προγραμματισμού Coolmay HMI





Προδιαγραφές υλικού:
