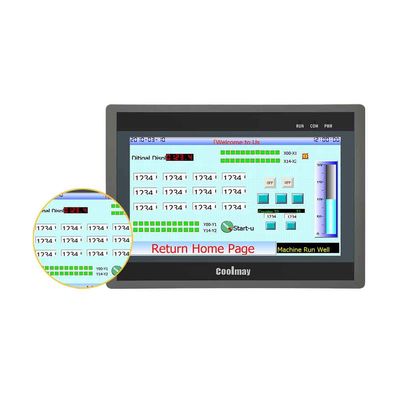

Coolmay 10,1 ιντσών TFT HMI PLC Ethernet Port 128MB RAM PLC HMI όλα σε ένα ελεγκτικό πάνελ

10.1 ∆ΤΤ μμΠΛΚμε Ethernet Port PLC HMI όλα σε ένα ελεγκτικό πάνελ

Η μηχανή Coolmay HMI/PLC all-in-one έχει δημιουργήσει καινοτόμα την υψηλή ολοκλήρωση του διακόπτη HMI και PLC, του αναλογικού και της θερμοκρασίας στο υλικό.Μπορεί να χρησιμοποιηθεί σε διάφορες περιπτώσεις που απαιτούν έλεγχο PLC χωρίς εξωτερικό PLC και άλλες ενότητες επέκτασηςΗ υψηλά ολοκληρωμένη λύση ελέγχου βιομηχανικού αυτοματισμού χρησιμοποιεί συνδέσιμα τερματικά, τα οποία διευκολύνουν σημαντικά την αποσυναρμολόγηση, την εγκατάσταση και τη συντήρηση των πελατών των τερματικών.Μπορεί να αντικατασταθεί άμεσα όταν αποτύχει., επιτυγχάνοντας "μηδενικά έξοδα ταξιδιού" και δωρεάν συντήρηση επί τόπου.

Περιγραφή του προϊόντος του HMI PLC ALL IN ONE

Χαρακτηριστικό:

1Δομή

Υψηλής ολοκλήρωσης, συμπαγής δομής, εξοικονόμηση κόστους και εξοικονόμηση χώρου.

2Προγραμματιστικό λογισμικό

HMI: υιοθετεί το λογισμικό προγραμματισμού HMI CoolMay vcool.

PLC: Συμβατό με Mitsubishi Works 2/ GX Developer 8.86.

3. Εισαγωγή

Ψηφιακή είσοδος: Μέγιστα 30 κανάλια ψηφιακής εισόδου.

Ανάλογη είσοδος: μπορούν να εγκατασταθούν έως και 5 είσοδοι AD.

Προαιρετικό:Ε/Κ/Σ/Τ/J θερμοσύστημα/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10V ή μικτού τύπου και άλλες ειδικές προδιαγραφές (το θερμοσύστημα υποστηρίζει αρνητική θερμοκρασία).

4. Εισαγωγή μετρήσεων υψηλής ταχύτητας

Ενιαία φάση 6 καναλιών 60KHz υψηλής ταχύτητας ή 2 κανάλια AB (Z) φάση 60KHz συν 1 κανάλι AB φάση 10KHz.

5. Παραγωγή

Ψηφιακή έξοδος: Μέγιστες 30 εξόδους (Y0~Y3 είναι σωλήνες MOS).

Επιλογή: Ρέλε (MR) ή τρανζίστορ (MT) ή μικτό (MRT) Ρέλε: μέγιστο φορτίο 5A, τρανζίστορ: μέγιστο φορτίο 500mA.

Ανάλογη ποσότητα: μπορούν να εγκατασταθούν 2 έξοδοι DA το πολύ.

Επιλογή: 0~10V/0~5V/0~20mA/4~20mA/μείγμα/-5~5V/-10~10V ((2DA για 1 μείον τάση).

2. Μνήμη	Μνήμη RAM	128MB
   	ΡΟΜ	128MB
   	CPU	Δύο πυρήνες 1GHz
   Εισαγωγή/Εξόδου	ΔΕ/ΔΕ	12DI/12DO ή 20DI/18DO ή 24DI/20DO ή 30DI/30DO
   		Εισαγωγή: Παθητικό NPN, δημόσιο τερματικό απομονωμένο Εξόδου του τρανζίστορα: χαμηλού επιπέδου NPN, COM σύνδεση σε αρνητικό. Έξοδος ρελέ: κανονικά ανοικτή στεγνή επαφή
   	Τύπος DO	Ρέλε (MR) ή τρανζίστορ (MT) ή μικτό (MRT) (Απόδοση ρελέι: μέγιστο φορτίο 5A/απόδοση τρανζίστορ: μέγιστο φορτίο 500mA)
   	Αναλογική Ε/Υ (προαιρετική)	Μέγιστο 16AI/8AO
   	Τύπος AI (προαιρετικό)	Τύπος E/E_/K/K_/S/S_/T/T_/J/J_ θερμοσύνδεσμο/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/ μικτό
   	Τύπος AO (προαιρετικό)	0~10V /0~5V/ 0~20mA/ 4~20mA/ μικτές/ -5~5V/ -10~10V (2DA για 1 μείον τάση)
   Λειτουργία υψηλής ταχύτητας	Μετρητής υψηλής ταχύτητας	Μία φάση 6 καναλιών 60KHz ή 2 AB 60KHz + 1 AB 10KHz, ή 2 ABZ 60KHz + 1 AB φάσης 10 KHz
   	Πύλη υψηλής ταχύτητας	8 κανάλια, Y0-Y3 είναι 100KHz, Y4-Y7 είναι 10KHz. Μετρητής υψηλής ταχύτητας + παλμός υψηλής ταχύτητας < 480KHz

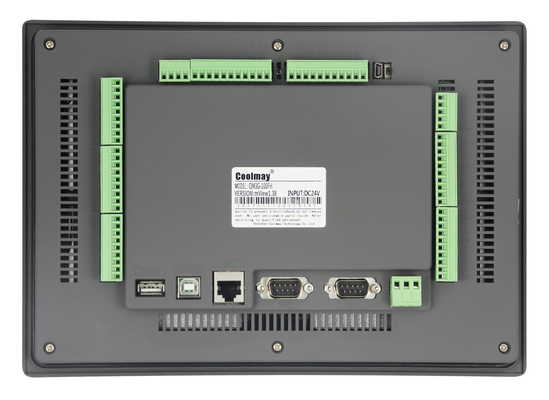

   Σύνδεση	ΧΜΙ	1 θύρα λήψης HMI,1 θύρα USB 2.0
   		1 θύρα RS485 ή 1 θύρα RS232 Πύλη Ethernet (δεν μπορεί να συνυπάρχει με πύλη Ethernet PLC)
   	ΠΛΚ	1 Μίνι τύπου Β θύρα USB, 1 Rs232 θύρα (Πρόγραμμα θύρα, μπορεί επίσης να χρησιμοποιηθεί ως COM θύρα)
   		1 Rs485 ή 2 Rs485 COM θύρες (μία αλλάζει από την προεπιλεγμένη Rs232 θύρα), CAN (2.0A/B), θύρα Ethernet (δεν μπορεί να συνυπάρχει με την HMI Ethernet θύρα), WIFI (θα καταλαμβάνει την προεπιλεγμένη Rs232)
   Λογισμικό	ΧΜΙ	ΚουλΜάι vcool
   	ΠΛΚ	Συμβατό με Mitsubishi GX Developer8.86 καιΕργασίες 2
