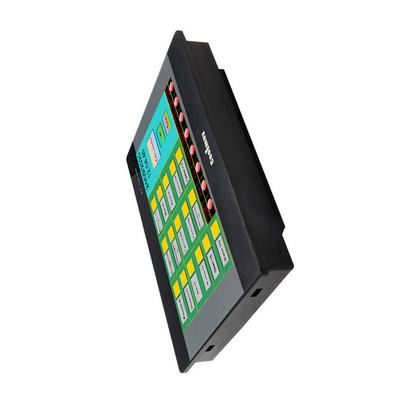

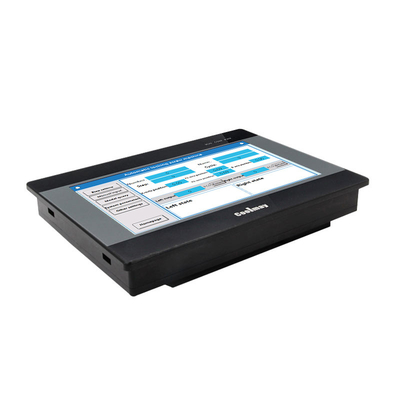

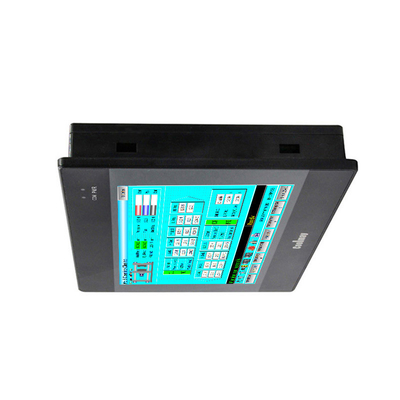

Προγραμματιζόμενος λογικός συμπιεστής 4 άξονας 8 άξονας Stepper Servo Driver Brushless Pwm Dual Motor Speed Controller Unit Module
| Τόπος καταγωγής | Σενζέν |
|---|---|
| Μάρκα | Coolmay |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | Εναλλακτικά προϊόντα |
| Ποσότητα παραγγελίας min | 1 μονάδα |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Συσκευασμένο με τυποποιημένο κουτί από χαρτόνι |
| Χρόνος παράδοσης | 3-8 εργάσιμες ημέρες |
| Όροι πληρωμής | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς | 100.000 σύνολο το μήνα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| ΡΟΜ | NOR Flash 128Mb | Μνήμη RAM | 128MB |
|---|---|---|---|
| DI/DO | Μέγιστο 12DI/12DO | Επίπεδο DI | Παθητικό NPN, δημόσιο τερματικό απομονωμένο |
| Τύπος DO | ηλεκτρονόμος | Επίπεδο DO | Συνήθως ανοιχτή στεγνή επαφή |
| Μετρητής υψηλής ταχύτητας | 8 κανάλια, Y0-Y3 είναι 100KHz, Y4-Y7 είναι 10KHz. Μετρητής υψηλής ταχύτητας + παλμός υψηλής ταχύτητα | Μεγάλος σφυγμός | Μία φάση 6 κανάλι 60KHz, ή 2 AB 60KHz + 1 AB 10KHz, ή 2 ABZ 60KHz + 1 AB φάση 10KHz |
| Επισημαίνω | Χωρίς βούρτσα Pwm διπλός ρυθμιστής ταχύτητας κινητήρα,Προγραμματιζόμενος συμπιεστής λογικής,Ενότητα μονάδας ελέγχου ταχύτητας κινητήρα |
||
Περιγραφή προϊόντων
Προγραμματιζόμενος λογικός συμπιεστής 4 άξονας 8 άξονας Stepper Servo Driver Brushless Pwm Dual Motor Speed Controller Unit Module
Σύντομο κύκλωμα στις θύρες:
Το COM (S/S) του τερματικού εισόδου PLC συνδέεται με
24V, και το τερματικό X είναι συνδεδεμένο με την παροχή ενέργειας 0V, δηλαδή η είσοδος
έχει σήμα
Δύο-σύρμα σύστημα (μαγνητικός διακόπτης ελέγχου): Ο θετικός πόλος του μαγνητικού διακόπτη είναι
συνδέεται με το τερματικό του PLC X και ο αρνητικός πόλος συνδέεται με 0V.
Τρισύρματο σύστημα (φωτοηλεκτρικός αισθητήρας ή κωδικοποιητής):Ο διακόπτης PLC είναι
που συνδέεται με φωτοηλεκτρικό αισθητήρα ή κωδικοποιητή τριών καλωδίων, η τροφοδοσία
του αισθητήρα ή κωδικοποιητή συνδέεται με το θετικό ηλεκτρόδιο της ισχύος
Το κωδικοποιητή και η γραμμή σήματος συνδέονται με το τερματικό X.
Οι φωτοηλεκτρικοί αισθητήρες απαιτούνται να είναι τύπου NPN (το PNP χρειάζεται ειδική προσαρμογή).
Ηλεκτρονικές πηγές ψηφιακής παραγωγής PLC:
Τρανζίστορ: Η έξοδος είναι NPN, COM είναι συνδεδεμένη με τον αρνητικό πόλο, και Y είναι συνδεδεμένη με
Ο θετικός πόλος της τροφοδοσίας με φορτίο.
Ρέλε: Δικιά έξοδος επαφής, COM μπορεί να συνδεθεί με το θετικό ή το αρνητικό.
Το διάγραμμα δείχνει το ισοδύναμο διάγραμμα κυκλώματος της μονάδας εξόδου ρελέ.
Κάθε ομάδα είναι ηλεκτρικά απομονωμένη. Διαφορετικές ομάδες επαφών εξόδου συνδέονται σε διαφορετικά κυκλώματα ισχύος.
Παράμετρος
|
Εμφάνιση |
Διάσταση |
200*146*36 χιλιοστά |
|
|
Μέγεθος αποκόμματος |
192*138mm |
|
|
Τύπος |
7"TFT |
|
|
Ειδικότητα |
60K χρωματική ανθεκτική οθόνη αφής, υποστηρίζει προβολή πορτρέτου |
|
Μνήμη |
Μνήμη RAM |
128MB |
|
|
ΡΟΜ |
NOR Flash 128MB |
|
|
CPU |
Δύο πυρήνες 1GHz |
|
Εισαγωγή/Εξόδου |
ΔΕ/ΔΕ |
Μέγιστο 24DI/20DO (μέγιστο 16MR) |
|
|
Επίπεδο DI/DO |
Εισαγωγή: Παθητικό NPN, δημόσιο τερματικό απομονωμένο Έξοδος ρελέ: κανονικά ανοικτή στεγνή επαφή |
|
|
Τύπος DO και φορτίο |
MR: 2Α/σημείο, 5Α/12 σημείο COM. |
|
|
Αναλογική είσοδος/έξοδος (προαιρετικά) |
Μέγιστο 12AI/8AO |
|
|
Τύπος AI (προαιρετικό) |
Η θερμοσύνδεση E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V/ μικτές |
|
|
Τύπος AO (προαιρετικό) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ μικτές/ -5~5V/ -10~10V (2AO για 1 μείον τάση) |
|
Λειτουργία υψηλής ταχύτητας |
Μετρητής υψηλής ταχύτητας |
Μία φάση 6 καναλιών 60KHz ή 2 AB 60KHz + 1 AB 10KHz, ή 2 ABZ 60KHz + 1 AB φάσης 10 KHz |
|
|
Πύλη υψηλής ταχύτητας |
8 κανάλια, Y0-Y3 είναι 100KHz, Y4-Y7 είναι 10KHz. Μετρητής υψηλής ταχύτητας + παλμός υψηλής ταχύτητας < 480KHz |
|
Σύνδεση |
ΧΜΙ |
Τύπος-C θύρα λήψης HMI (μπορεί να κατεβάσει πρόγραμμα PLC μέσω της λειτουργίας διείσδυσης USB), θύρα RS232 |
|
|
|
1 RS485 (αλλαγμένο από το προεπιλεγμένο RS232) |
|
|
ΠΛΚ |
1 ΤΥΠΟ-C, 1 RS232 (έδρα προγράμματος) |
|
|
|
1 θύρα RS485 ή 2 θύρες RS485 COM (η θύρα RS485 στο HMI και η θύρα RS232 στο PLC δεν είναι διαθέσιμες) |
|
|
|
Πύλη CAN (2.0A/B), πύλη Ethernet, WIFI (θα καταλαμβάνει προεπιλεγμένη πύλη RS232) |
|
Λογισμικό |
ΧΜΙ |
Κουλ, μπορεί να είναι. |
|
|
ΠΛΚ |
Συμβατό με Mitsubishi GX Developer 8.86 καιΕργασίες 2 |
Κανόνες ονομασίας
1. ΣειράΕπικαιροποίηση:Επικαιροποίησησειρά
2. HMI 43FH: 4.3inch 50FH: 5inch 70FH/70HD/70KFH: 7inch 100FH: 10inch
3Ψηφιακή είσοδος και έξοδος (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4. Τύπος μονάδας M: Κύρια μονάδα καθολικού ελεγκτή
5. Ψηφιακή έξοδος (DO) τύπου R: ρελέι, T: τρναιστορ ((MOS σωλήνα), RT: τόσο ρελέι όσο και τρανζίστορ
6Αναλογική είσοδος (AD) 4 κανάλια για 43FH/50FH,12 για 70FH/HD,16 για 70KFH/100FH
7Αναλογική έξοδος (DA) 2 κανάλια για 43FH/50FH,8 για 70FH/70HD/70KFH/100FH
8. Τύπος AI E: Θερμοσύνδεσμο E ((μπορεί να προσαρμοστεί ως τύπος K T, S ή J υποστηρίζει αρνητική θερμοκρασία)
PT:PT100 PT1000:PT1000 NTC θερμοστάτη 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (μόνο 7 και 10 ιντσών υποστηρίζουν V5_ και V_)
9. AO τύπου A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((μόνο 7 ίντσες και 10 ίντσες υποστήριξη αρνητική τάση καλύπτει 2 κανάλια)
10. C1 μετρίαση μονοφασικής υψηλής ταχύτητας, C2 μετρίαση φάσης AB, C3 μετρίαση φάσης ABZ,
Συνήθως υποστηρίζουν 6 μονοφασικές 60KHz, ή 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz παλμός υψηλής ταχύτητας;P:100KHz παλμός υψηλής ταχύτητας;Συνηθως 8 κανάλια,Y0-Y3 είναι 100KHz,Y4-Y7 είναι 10KHz.Η μέτρηση υψηλής ταχύτητας συν ο παλμός υψηλής ταχύτητας πρέπει να είναι 480KHz
12. com port προαιρετικό αναφέρεται στη βασική παράμετρο του διαγράμματος 1
