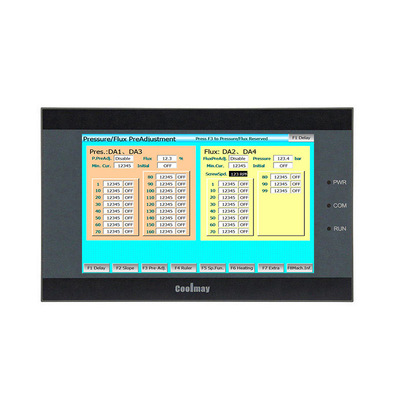

5 ιντσών ολοκληρωμένο Hmi Plc όλα σε ένα πάνελ 12DI 4AI / 2AO 10v θερμοκρασία αναλογική
| Place of Origin | SHENZHEN |
|---|---|
| Μάρκα | Coolmay |
| Πιστοποίηση | CE |
| Model Number | QM3G-50FH-24MT |
| Minimum Order Quantity | 1 unit |
| Τιμή | Διαπραγματεύσιμα |
| Packaging Details | Packed with standard carton box |
| Χρόνος παράδοσης | 3-8 εργάσιμες ημέρες |
| Payment Terms | T/T,Western Union,MoneyGram |
| Supply Ability | 100,000 set per month |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| CPU | τριανταδυάμπιτη ΚΜΕ 408MHz | ROM | NOR Flash 8MB |
|---|---|---|---|
| Μνήμη RAM | 64MB | DI/DO | Max 12DI/12DO |
| DI/DO level | Passive NPN public terminal isolated | DO load | 2A point, 4A/4 point COM, 5A/12 point COM |
| Τύπος DO | σωλήνας MOS | Λήψη θύρας | Τύπος C |
| Επισημαίνω | 10v Hmi Plc όλα σε ένα,12DI Hmi Plc όλα σε ένα,Ενσωματωμένο Hmi Plc All In One Panel |
||
Περιγραφή προϊόντων
5 ιντσών ολοκληρωμένο Hmi Plc όλα σε ένα πάνελ 12DI 4AI / 2AO 10v θερμοκρασία αναλογική
Κανόνες ονομασίας
1. σειρά QM3G: σειρά QM3G-FH
2. HMI 43FH: 4.3inch 50FH: 5inch 70FH/70HD/70KFH: 7inch 100FH: 10inch
3Ψηφιακή είσοδος και έξοδος (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4. Τύπος μονάδας M: Κύρια μονάδα καθολικού ελεγκτή
5. Ψηφιακή έξοδος (DO) τύπου R: ρελέι, T: τρναιστορ (MOS) σωλήνας, RT: και ρελέ και τρανζίστορ
6Αναλογική είσοδος (AD) 4 κανάλια για 43FH/50FH,12 για 70FH/HD,16 για 70KFH/100FH
7Αναλογική έξοδος (DA) 2 κανάλια για 43FH/50FH,8 για 70FH/70HD/70KFH/100FH
8. Τύπος AI E: Θερμοσύνδεσμο E ((μπορεί να προσαρμοστεί ως τύπος K T, S ή J υποστηρίζει αρνητική θερμοκρασία)
PT:PT100 PT1000:PT1000 NTC θερμοστάτη 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (μόνο 7 και 10 ιντσών υποστηρίζουν V5_ και V_)
9. AO τύπου A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((μόνο 7 ίντσες και 10 ίντσες υποστήριξη αρνητική τάση καλύπτει 2 κανάλια)
10. C1 μετρίαση μονοφασικής υψηλής ταχύτητας, C2 μετρίαση φάσης AB, C3 μετρίαση φάσης ABZ,
Συνήθως υποστηρίζουν 6 μονοφασικές 60KHz, ή 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz παλμός υψηλής ταχύτητας;P:100KHz παλμός υψηλής ταχύτητας;Συνηθως 8 κανάλια,Y0-Y3 είναι 100KHz,Y4-Y7 είναι 10KHz.Η μέτρηση υψηλής ταχύτητας συν ο παλμός υψηλής ταχύτητας πρέπει να είναι 480KHz
12. com port προαιρετικό αναφέρεται στη βασική παράμετρο του διαγράμματος 1
Παράμετρος
| Εμφάνιση | Διάσταση | 151*96*36mm |
| Μέγεθος αποκόμματος | 143*86 χιλιοστά | |
| Τύπος | 5" TFT | |
| Ειδικότητα | 60K χρωματική ανθεκτική οθόνη αφής, υποστηρίζει προβολή πορτρέτου | |
| Μνήμη | Μνήμη RAM | 64MB |
| ΡΟΜ | NOR Flash 8MB | |
| CPU | 32bit CPU 408MHz | |
| Εισαγωγή/Εξόδου | ΔΕ/ΔΕ | Μέγιστο 12DI/12DO |
| Επίπεδο DI/DO | Εισαγωγή: Παθητικό NPN, δημόσιο τερματικό απομονωμένο | |
| Τύπος DO και φορτίο | Τύπος MOS: 2A/σημείο, 4A/4 σημείο COM, 5A/12 σημείο COM | |
|
Αναλογική είσοδος/έξοδος (προαιρετικά) |
Μέγιστο 4AI/2AO | |
| Τύπος AI (προαιρετικό) |
Θερμοσύνδεσμος E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ μικτές |
|
| Τύπος AO (προαιρετικό) | 0~10V /0~5V/ 0~20mA/ 4~20mA/ μικτές | |
| Λειτουργία υψηλής ταχύτητας | Μετρητής υψηλής ταχύτητας |
Μία φάση 6 καναλιών 60KHz ή 2 AB 60KHz + 1 AB 10KHz, ή 2 ABZ 60KHz + 1 AB φάσης 10 KHz |
| Πύλη υψηλής ταχύτητας |
8 κανάλια, Y0-Y3 είναι 100KHz, Y4-Y7 είναι 10KHz. Μετρητής υψηλής ταχύτητας + παλμός υψηλής ταχύτητας < 480KHz |
|

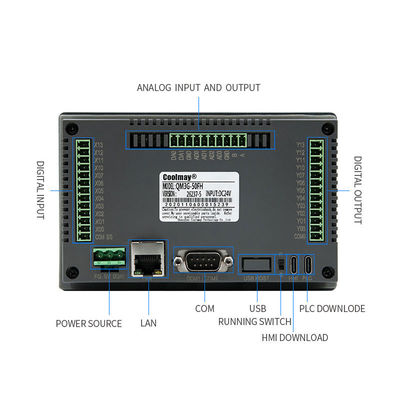

| Σύνδεση | ΧΜΙ | Θέση λήψης HMI τύπου C |
| ΠΛΚ | 1 ΤΥΠΟ-C, 1 RS232 (έδρα προγράμματος) | |
|
1 θύρα RS485 ή 2 θύρες RS485 COM (η μία από τις οποίες αλλάζει από την προεπιλεγμένη θύρα RS232) · 1 WIFI (καταλαμβάνει προεπιλεγμένη θύρα RS232) |
||
| Λογισμικό | ΧΜΙ | Το λογισμικό προγραμματισμού HMI του Coolmay TPworks |
| ΠΛΚ | Συμβατό με Mitsubishi GX Developer 8.86 και WORKS 2 |
Χαρακτηριστικά
1Υπέροχες λειτουργίες.Συμβατό με τον PLC FX3G/FX3U/FX3S. Δουλεύει γρήγορα.
2. Υψηλή ολοκλήρωση.Τα ψηφιακά σημεία είναι 30 εισροές και 30 εξόδους το πολύ.Η ψηφιακή έξοδος μπορεί να είναι τρανζίστορ, ρελέ ή μικτή έξοδος.Η αναλογική μπορεί να φθάσει έως 16 εισροές και 8 εξόδους.Έχει 2 πύλες PLC COM (Rs232 και USB), 1 πύλη λήψης στο HMI.
3Υποστήριξη πολλών υψηλής ταχύτητας μέτρηση και υψηλής ταχύτητας παλμός.
Η μέτρηση υψηλής ταχύτητας και ο παλμός δεν πρέπει να υπερβαίνουν τους 480 kHz.
4. 32K δυναμικότητα προγράμματος βημάτων, 32K καταχωρητές διατήρησης ενεργείας, υποστήριξη διακοπής, γραμμική και κυκλική παρεμβολή, αυτορύθμιση PID.
5. Ειδική κρυπτογράφηση. Ρυθμίστε τον κωδικό πρόσβασης ως 12345678 για να αποτρέψετε εντελώς την ανάγνωση δεδομένων. ((Το PLC υποστηρίζει μόνο την κρυπτογράφηση κωδικού πρόσβασης 8 bit)
6Ο PLC είναι συμβατός με το λογισμικό προγραμματισμού GX Developer8.86Q και GX Works2, και το HMI είναι το λογισμικό mView.
7Η μονάδα δικτύου μπορεί να επιλεγεί σύμφωνα με τις απαιτήσεις του πελάτη για να συνειδητοποιήσει το τηλεχειριστήριο.
Υποστηρίζονται περισσότερα μοντέλα για προσαρμογή σε περίπτωση χύδης παραγγελίας.
1Υπέροχες λειτουργίες.Συμβατό με τον PLC FX3G/FX3U/FX3S. Δουλεύει γρήγορα.
2. Υψηλή ολοκλήρωση.Τα ψηφιακά σημεία είναι 30 εισροές και 30 εξόδους το πολύ.Η ψηφιακή έξοδος μπορεί να είναι τρανζίστορ, ρελέ ή μικτή έξοδος.Η αναλογική μπορεί να φθάσει έως 16 εισροές και 8 εξόδους.Έχει 2 πύλες PLC COM (Rs232 και USB), 1 πύλη λήψης στο HMI.
3Υποστήριξη πολλών υψηλής ταχύτητας μέτρηση και υψηλής ταχύτητας παλμός.
Η μέτρηση υψηλής ταχύτητας και ο παλμός δεν πρέπει να υπερβαίνουν τους 480 kHz.
4. 32K δυναμικότητα προγράμματος βημάτων, 32K καταχωρητές διατήρησης ενεργείας, υποστήριξη διακοπής, γραμμική και κυκλική παρεμβολή, αυτορύθμιση PID.
5. Ειδική κρυπτογράφηση. Ρυθμίστε τον κωδικό πρόσβασης ως 12345678 για να αποτρέψετε εντελώς την ανάγνωση δεδομένων. ((Το PLC υποστηρίζει μόνο την κρυπτογράφηση κωδικού πρόσβασης 8 bit)
6Ο PLC είναι συμβατός με το λογισμικό προγραμματισμού GX Developer8.86Q και GX Works2, και το HMI είναι το λογισμικό mView.
7Η μονάδα δικτύου μπορεί να επιλεγεί σύμφωνα με τις απαιτήσεις του πελάτη για να συνειδητοποιήσει το τηλεχειριστήριο.
Υποστηρίζονται περισσότερα μοντέλα για προσαρμογή σε περίπτωση χύδης παραγγελίας.
